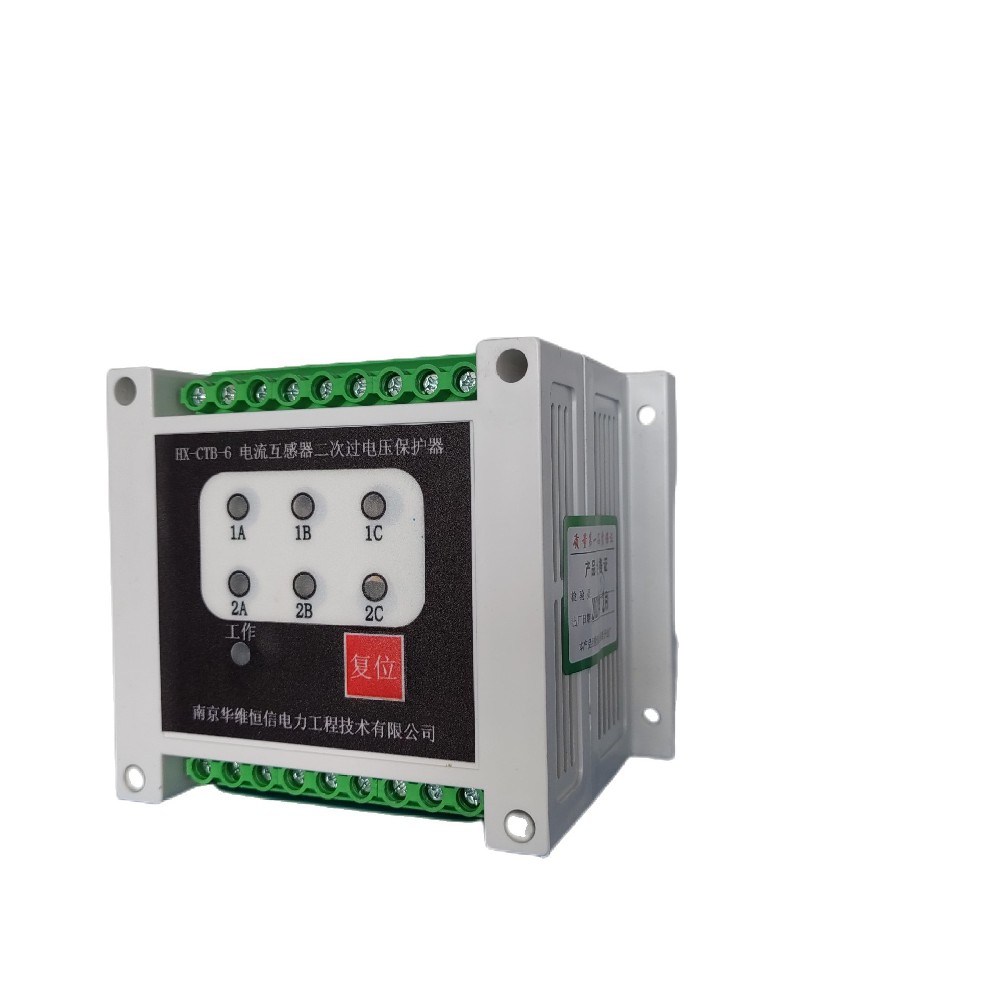

HX-CTB电流互感器二次过电压保护器

    电流互感器（简称CT）在电力系统中广泛运用于一次测量与控制，电流互感器正常运行时二次负载阻抗很小，二次输出电压很低，相当于一个短路运行的变压器，二次侧满度电流一般在1A或5A，额定负载容量为5VA—100VA，相应负荷电阻为0.2Ω--20Ω，二次侧电压为1V—20V。如果二次绕组发生开路，或一次绕组流过异常过电流（如雷电流、谐振过电流、电容充电电流、电感启动电流等），将会在二次侧产生数千伏甚至上万伏的过电压。这不仅给二次系统绝缘造成危害，还会使互感器过激而烧损，甚至危及运行人员的生命安全

电流互感器二次发生开路的后果：

● 陡波高幅值过电压严重危害到设备绝缘和工作人员生命安全，以往已有很多电击致人死亡及摧毁设备事故。

● 电流互感器铁芯损耗过大，发热严重，会使互感器过激而烧损。

 ●铁芯中产生剩磁将使电流互感器测量误差增大，甚至使二次控制保护系统失灵。

电流互感器发生开路的原因有

(1)交流电流回路中的试验端子或连接片，由于结构和质量上存在的某些缺陷，在运行中发生螺杆和铜连接片螺孔之间的接触不良而造成开路；

(2)二次回路中二次线端子接头压接不紧，回路中电流很大时，发热或氧化严重造成开路；

(3)修试人员由于工作失误，忘记将继电器或仪表内部的接头接好，验收时又未发现；

(4)室外端子箱、接线盒受潮，端子螺丝和垫片锈蚀严重造成开路；

(5)电流回路中的试验端子压板胶木过长，旋转端子金属片未压在压板的金属片上， 而误压在胶木上致使开路。

当电流互感器二次侧发生开路时，常常伴随下面现象发生。

(1)回路仪表指示异常，一般是降低或为零。用于测量表计的电流回路开路，会使三相电流表指示不一致、功率表指示降低、计量表计转速缓慢或不转。如表计指示时有时无，则可能处于半开路状态（接触不良）；

(2)CT本体有无噪声、振动不均匀、严重发热、冒烟等现象，当然这些现象在负荷小时表现并不明显；

(3)CT二次回路端子、元件线头有放电、打火现象；

(4)继保发生误动或拒动，这种情况可在误跳闸或越级跳闸时发现并处理；

(5)电度表、继电器等冒烟烧坏。而有无功功率表及电度表、远动装置的变送器、保护装置的继电器烧坏，不仅会使CT二次开路，还会使PT二次短路。

根据电力系统的实际需求，我公司在第一代保护器的基础上，我们又开发了具有动作接点输出、自动发光显示、自动闭锁差动保护、动作后具有手动和自动复位功能以及多元组合的各种不同功能的保护器，该产品采用全新的自动控制技术和高可靠性元件，使用寿命长，能可靠动作10万次以上。动作速度快，过载能力强，静态泄漏电流为零，可满足各种CT保护的需要。

一、 产品保护原理

装置的核心元件是采用进口高性能单片器，抗干扰能力强，其程序是我公司自主编写程序，并通过相关部门检验。产品并联于CT二次侧，正常运行时，装置两端的电压低于2V，单片机接收小于编程的规定电压值时，其输出引脚没有信号发出，保护器两端处于开路状态，漏流为零。对于该回路的动作值和表计准确度没有任何的影响。

     当二次回路发生开路或一次绕组出现异常过电流时，在二次绕组中产生的电压远远高于正常的运行电压（数值取决于CT本身参数及运行情况），此时并联在电流互感器二次侧过电压保护器内单片机接收到大于编程的规定电压值，其输出引脚发出信号，使装置瞬时动作，装置将CT二次侧绕组短接并发光显示，此时装置发出报警，故障消除后可手动或自动复位（60秒），复位后可再次使用，使用寿命可达上万次之多，运行稳定可靠。

三 、 用途

◆YT-CTB型电流互感器二次侧过电压保护器广泛运用于电力系统中，用于室内高、中、低压开关内电流互感器、户外电流互感器、箱式变电站内电流互感器等各种电流互感器的场所。

◆YT-CTB型电流互感器二次侧过电压保护器运用于CT二次侧的差动绕组、过流绕组、测量绕组、母线保护绕组、备用绕组等。

四、 接线原理

    一般情况下，电流互感器均连接在A、B、C三相上，少数连接在两相上，个别连接在一相上。绝大多数为星形连接，少数为三角形连接。本保护器为二次绕组星形连接。二次绕组A、B、C对应连接在保护器A、B、C接线端子上。A、B、C三相二次中性点（虚地N）连接在保护器的N接线端子上。若只用A、C绕组，B相可以不接线不会影响保护器的正常工作。

AC220V供电直接接在保护器AC220V端子上，三根报警线一根中点，一根常开，一根常闭，用户根据实际使用对应接线。装置电源也可根据用户要求而定。

   装置提供一对常开接点和一对常闭接点，接点容量AC277V/10A。可接各种声光报警器或提供给综合保护装置的信息远传，当保护动作时，常开接点闭合，常闭接点打开。

五、特点

     高速单片机控制，工业级设计，性能可靠；

信号输入和信号输出完全光电隔离；

       采用独特的抗干扰技术，增强了产品的抗干扰能力

       多信号输出：报警继电器输出；

       输入阻抗无穷大，接入后不影响任何测量和保护性能；

       装置动作后有故障位置显示，方便故障排除；

       装置动作后有手动按钮复位和故障消失后自动复位两种，方便用户选择；
