1 装置概述

1.1  概述

中低压母线发生短路故障时，所产生的电弧光对设备和人员会造成极大的伤害，按照我国现行的继电保护设计标准，35kV及以下电压等级的母线一般未装设母线保护。然而，由于中低压母线上的出现多，操作频繁，三相导体线间距与大地的距离比较近，容易受到小动物的危害，设备制造质量比高压设备差，设备绝缘老化和机械磨损，运行条件恶劣，系统运行条件改变，人为和操作错误原因，中低压母线的故障几率比高压、超高压母线高得多。但长期以来，人们对中低压母线的保护一直不够重视，大多采用带有较大延时的后备保护来切除母线上的故障，往往使故障被发展、扩大，从而造成巨大地经济损失。

1.2 装置特点

Ø 采用32位工业级微处理器，速度快，精度高，独有的快速电流算法，保证电流判据的快速、可靠性。

Ø 主单元与采集单元之间具有光纤、通讯双连接，既可快速传递故障弧光信号，又可进行数据传输；弧光信号可在采集单元之间串行船速，从而使监测点的数量可任意增加，大大减少了传输光纤的成本。

Ø 大屏幕液晶显示，界面友好，操作简便；全数字化设计，整定参数时无需拨码开关及电位器等机械元件，精度高，无振动、磨损等隐患。

Ø 具有故障硬定位、软定位功能。有事故记录、故障录波、遥信、电流测量、自检等辅助功能。

Ø 主单元内置电源模块、电流采集模块，安装使用方便，可靠性高。

Ø 动作判据可设置为弧光加电流或仅弧光。可选的带延时的电流保护，可作为开关柜的二级过流保护。

Ø 全金属外壳设计，有效屏蔽外界电磁干扰，通过了“国家继电器质量监督检验中心”的15项电磁兼容检验，严酷等级为IV级。弧光探头通过光纤和主设备无源连接，电气隔离及抗干扰能力极强。

1 装置组成

1.1 系统组成

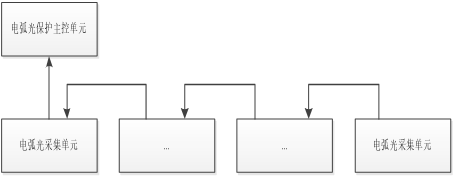

图1 电弧光保护系统组成

作为母线型保护，需要一台弧光保护主控单元和一台（或多台）弧光保护采集单元。

i. 弧光保护采集单元提供8路弧光采集输入，并提供8路继电器输出，与输入信号一一对应，实现故障硬定位功能。

ii. 主单元和采集单元分离，主单元安装于进线柜中，采集单元分散安装在馈线中。

iii. 主单元与采集单元之间，弧光信号用光纤连接；数据通讯采用串口连接。
